    全球首款全場景覆蓋增強5G基帶的虎賁T7520處理器將年內量產

    2020-06-17 17:15 ? 次閱讀

    國內的5G處理器很快要再添一員大將,科創板日報消息稱紫光展銳的虎賁T7520處理器將在年內量產,這是全球首款6nm EUV處理器,號稱成本就要2億美元。

    虎賁T7520是紫光展銳基于5G平臺馬卡魯2.0研發的5G SoC處理器,2月26日正式發布,已經獲得了多家廠商的認可,最新消息稱這款處理器今年內量產,不過終端產品要到2021年初問世。

    至于首發虎賁T7520處理器的手機品牌,不出意外的話還是海信,海信此前已經使用展銳處理器推出了多款4G手機,6月8日還跟展銳達成了戰略合作協議,海信在明年初首發6nm EUV的虎賁T7520應該沒懸念。

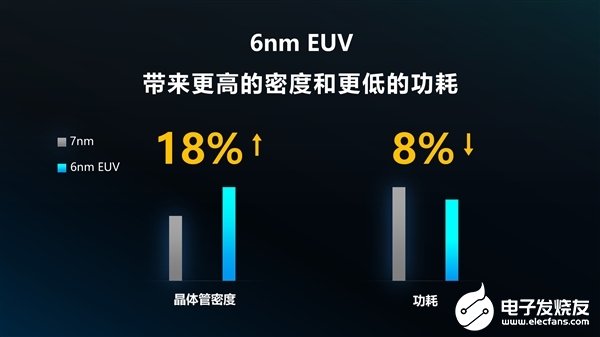

    虎賁T7520采用了已量產最先進的6nm EUV工藝制造,擁有多層極紫外光刻技術加持,工藝光源波長縮短到13.5nm,接近X射線的精度,從而帶來了極高的光刻分辨率,成本、性能、功耗更加平衡,相比初代7nm晶體管密度提高18%,芯片功耗則可降低8%。

    全球首款全場景覆蓋增強5G基帶的虎賁T7520處理器將年內量產

    虎賁T7520還號稱是“全球首款全場景覆蓋增強5G基帶”,支持6GHz以下頻段、NSA/SA雙模組網、2G至5G七模全網通、雙卡雙5G、EPS回落、VoNR高清語音視頻通話等先進標準和技術,SA模式下行峰值速率可超過3.25Gbps,上傳則可達1.25Gbps。

    同時,它還支持5G NR TDD+FDD載波聚合(平均下行峰值速率提升30%)、3.5GHz+2.1GHz頻段上下行解耦(覆蓋半徑提升100%)、3.5+2.1GHz超級上行(近點峰值速率提升60%)、5G超級發射等,可解決增強型VR、4K/8K超高清視頻直播等業務需要更大上行帶寬的痛點。

    全球首款全場景覆蓋增強5G基帶的虎賁T7520處理器將年內量產

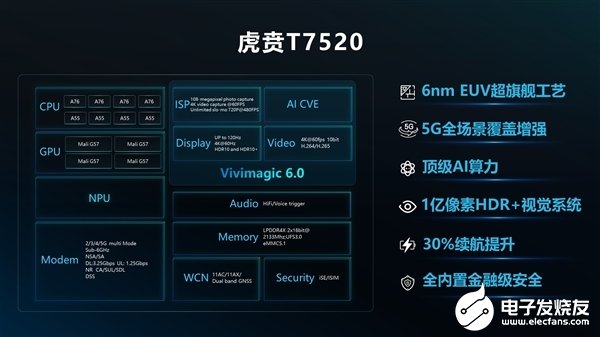

    性能方面,虎賁T7520集成了八個CPU核心,包括四個A76、四個A55,同時集成四個Mali-G57 GPU圖形核心,內存支持2×16-bit LPDDR4X 2133MHz,存儲則支持eMMC 5.1、UFS 3.0。

    與此同時,它還有新一代的低功耗設計架構、基于AI的智能調節技術,再加上SoC多模融合、6nm EUV統一,相比外掛5G方案能效全面勝出,部分數據業務場景下功耗降低多達35%。

    責任編輯:gt
