    Diodes USB ReDriver問市 傳輸速度介于5Gbps至10Gbps

    2020-03-12 14:12 ? 次閱讀

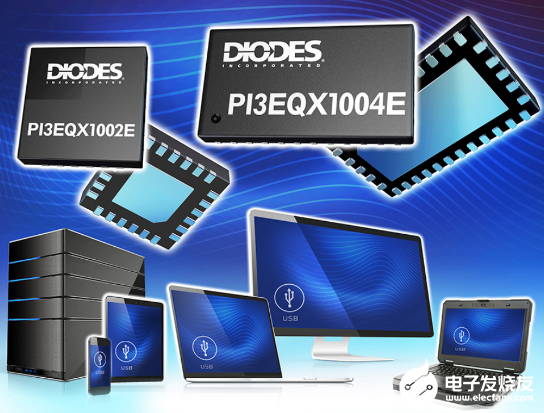

    Diodes 公司 針對工業、嵌入式與消費性市場推出一系列 USB ReDriver。PI3EQX1004E 及 PI3EQX1002E 線性ReDriver支持 USB 3.2,傳輸速度介于 5Gbps 至 10Gbps,具備雙端口和單端口規格。裝置提供可調式線性等化、輸出振幅及平整增益,協助減少符碼間干擾,進而使各種實體媒體的效能優化。此款裝置為業界最小型的ReDriver,其使用的封裝較類似產品常用封裝最多可減少 64% 體積,以節省電路板空間。目標產品應用包括筆記本電腦、平板電腦、臺式電腦和游戲設備。

    Diodes USB ReDriver問市 傳輸速度介于5Gbps至10Gbps

    ReDriver也稱為訊號中繼器 (repeater IC),可藉由產生訊號大幅提升高速接口的訊號質量。訊號頻率越快,設計人員在設計可靠的高效能系統時,所能運用的訊號裕度就越小。單一ReDriver可利用等化、預強化及其他技術,調整及修正傳輸器的已知通道損耗,并恢復接收器的訊號完整性。這樣就可實現低誤碼率 (BER) 的可靠通訊。

    PI3EQX1004E/1002E 使用 Diodes 的專利技術制造,可延伸 PCB 線路長度,同時盡可能降低成本及耗電量。線性ReDriver也能降低延遲。

    PI3EQX1004E 供應電壓需求為 3.3V ±0.3V,采用 34 接點 UQFN (4.5mm x 2.5mm) 封裝。PI3EQX1002E 采用 24 接點 UQFN (2.5mm x 2.5mm) 封裝。

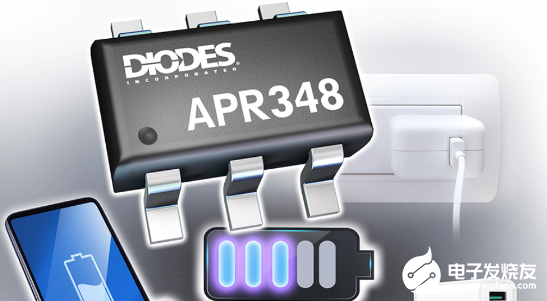

    除此之外,Diodes 還推出 了APR348 二次側多模式同步整流 MOSFET 驅動器,專為一般消費性應用、筆記本電腦和 USB 適配器的交直流整流電路所設計。

    Diodes USB ReDriver問市 傳輸速度介于5Gbps至10Gbps

    APR348能夠驅動高側和低側的二次側同步整流器配置中的外部 MOSFET。這種靈活有效的器件支持連續導通模式 (CCM)、非連續導通模式 (DCM) 和準諧振 (QR) 返馳模式中高達 20V 的二次側輸出電壓。這些選項讓開發團隊能夠完全自由實施同步整流。

    制造商實施同步整流時,通常會選擇外部 MOSFET,因其能提供更高效的轉換器。由于 APR348 需要的額外外部組件極少,因此工程師仍能實現極小型且高效的電源設計,滿足消費性產業的需求。

    APR348 的關鍵設計特色之一是快速的導通和關斷時間,可減少功耗,并確保在 CCM 模式下安全運作。該器件還具備一個消隱周期來設置 MOSFET 的最小導通周期,能夠通過限制電壓振鈴現象的影響,大幅改善效能。

    APR348 也擁有輕負載 (LL) 模式,若輸出端無偵測到負載或僅有輕負載,將使用內部定時器來跳過周期。此設計能夠降低無負載時的待機功率。此外,高側開關不需要額外的變壓器繞組,進一步降低物料成本。

    APR348 采用 SOT26 型 CJ 封裝。
