    電子發燒友網 > 模擬技術 > 正文

    影響高速運算放大器速度的原因是什么

    2020年05月28日 17:08 ? 次閱讀

      高速運算放大器(英文:High Speed Op Amps),簡稱為高速運放。高速運算放大器主要用于儀器儀表、電信、實驗室和醫療系統中的高性能數據采集系統。

      眾所周知,運算放大器是構建模擬電路的基本模塊,它們用于多種信號調節任務,例如電壓放大、濾波和數學運算。當然,運算放大器的重要特征之一是速度,因此區分出了通用運算放大器和高速運算放大器。在理想情況下,運算放大器在所有頻率下都具有無限輸入阻抗的特性,但實際上它們的速度是有限的。

      決定高速運算放大器的重要概念有兩個:它們與運算放大器的速度有關,即帶寬和壓擺率。這兩個概念很難理解,尤其是它們如何相互聯系。在下文中,英銳恩單片機開發工程師將介紹跟“帶寬和壓擺率”相關的問題。

      一、影響高速運算放大器速度的原因是什么?

      那么,是什么原因導致運算放大器首先具有有限的速度呢?發生這種情況是因為現實生活中的運算放大器受到節點上有限阻抗的限制。節點處的阻抗取決于節點處的電阻電容。隨著頻率的增加,電容的行為更像是“短路”,從而導致較低的阻抗并因此導致較低的增益。最終,導致信號開始“丟失”。正是這一點限制了如何快速的運算放大器可以工作。下圖為運算放大器如何響應階躍信號變化,其中,擺率和帶寬都對信號的總建立時間產生影響。

    影響高速運算放大器速度的原因是什么

      現在,讓我們更深入地研究并嘗試從概念上了解擺率和帶寬。

     ?。?)帶寬

      我們在直流偏置下設計一個運算放大器。因此,我們基本上是在消耗靜態功率,以使其“準備好”接受小信號或較小幅度的信號。當使用傅立葉變換分解時,這些頻率可以為你提供從小到大的非常不同的頻率總和。這是“小信號”的域,因此是帶寬。帶寬越高,運算放大器就能夠放大更高頻率的信號,因此具有更高的速度。從電氣上來說,信號增益為1/sqrt[2]或理想值的0.707的頻率是運算放大器的帶寬。這是運算放大器可以按預期行為工作的最大頻率。比如:增益帶寬乘積為350kHz,即閉環增益為1時,帶寬為350kHz。增益為2時,將為175kHz,依此類推。閉環增益越高,運算放大器的速度就越慢-增益和帶寬的乘積恒定。

     ?。?)擺率

      現在,假設信號變得非常大。例如,它變為1V而不是1-2mV這么小。那么,運算放大器會發生混亂。我們知道,運放旨在處理小信號并在其帶寬內運行,現在又處于大信號區域。這種情況下,運算放大器將飽和,其中之一將具有全部電流,另一個則為零。這也叫尾電流,然后用于將2V信號“傳輸”到下一級。這時候,若立即更改電壓都是不可能的,因為它將需要無限的電流來為系統“固有”的電容充電。如果使用電容來進行補償,它們可以高達10pF左右。而且我們也沒有無限的電流,這將導致壓擺率。那么,這種大信號變化的原因是什么?這是因為當系統中的電源打開時或來自上一級的輸入進行電源循環或切換時。在這些情況下,我們需要進行大信號分析。

      讓我們更多地討論壓擺率的公式。當運算放大器處于大信號模式時,運算放大器的所有偏置都會完全飽和,這就是為什么我們需要返回庫侖定律,該定律規定q = CV 或 I = CdV/dt,因此dV/dt = I/C,這是教科書中壓擺率的公式。

      以潤石高速運算放大器為例,壓擺率是160mV/us,即運算放大器需要1us才能將其輸出增加160mV。

      二、選擇帶寬還是選擇轉換速率?

      如果繼續運行,2V信號將處于“壓擺限制”狀態,直到差分對的一側被耗盡為止,然后一旦電流開始在被耗盡的差分側建立,它將進入“帶寬”區域,所以,建立時間=回轉時間+BW響應時間。

      轉換速率是運算放大器可以響應輸入信號的較大變化的最大速率,帶寬是它可以響應信號的微小變化的最大速率。兩者共同確定步進響應的總建立時間。一些應用程序對帶寬的要求更為嚴格,并且其壓擺率要求不是太嚴格,可能在唯一的擺壓率方便的真實位置是啟動期間就是這種情況。但是,某些應用(例如電機驅動器)需要運算放大器完全打開或關閉,而此時的擺率要求更為嚴格。歸結為將電氣信息從一個階段傳輸到另一個階段。我們受到這樣做所需要的電流量的限制,這會產生壓擺率。在大信號區域中,為壓擺率;在小信號區域中,為帶寬。所以,對于高速運算放大器,我們可能需要選擇高帶寬和高壓擺率。

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    運放第1部,《運放電路設計實戰入門視頻》

    相關課程推薦:8部全系列運放應用電路教程,帶你吃透運放設計點擊鏈接了解課程:http://t.elecfans.com/
    發燒友學院發表于 2017-06-15 00:00? 39398次閱讀
    運放第1部,《運放電路設計實戰入門視頻》

    一文看懂運算放大器的前世今生

    在集成電路中,模擬運算放大器對電子領域產生了巨大影響,這些模擬和數字電路都深刻地改變了電子領域。在模....
    發表于 2020-05-28 17:10? 0次閱讀
    一文看懂運算放大器的前世今生

    運算放大器的原理與特性

    運算放大器是模擬電子電路的基本組成部分之一,同時它也是一種具有非常高增益的直流差分放大器,使用一個或....
    發表于 2020-05-26 17:31? 122次閱讀
    運算放大器的原理與特性

    運放選取單位增益帶寬和壓擺率決定了什么?

    運放選取單位增益帶寬和壓擺率決定了什么 ...
    發表于 2020-05-25 19:54? 119次閱讀
    運放選取單位增益帶寬和壓擺率決定了什么?

    為什么大部分的衛生間手機信號都不是很好?

    現在我們大部分人可以說是離不開手機了,但是很多時候我們上廁所的時候,不管是看視頻,還是玩游戲的體驗都....
    發表于 2020-05-21 15:59? 61次閱讀
    為什么大部分的衛生間手機信號都不是很好?

    比較器和運放有什么區別

    比較器在最常用的簡單積體電路中排名第二,僅次于排名第一的運算放大器。在各類出版物中可以經??吹竭\算放....
    發表于 2020-05-19 17:21? 199次閱讀
    比較器和運放有什么區別

    運算放大器電路原理

    運算放大器有反相輸入端(-)和同向輸入端(+)。
    發表于 2020-05-19 17:18? 222次閱讀
    運算放大器電路原理

    運放的負反饋端輸出怎么計算??

    發表于 2020-05-19 14:03? 294次閱讀
    運放的負反饋端輸出怎么計算??

    電流反饋運算放大器及RF有什么作用

    電流反饋的結構與電壓反饋大不相同。電流反饋非常適合用于高速信號,因為它沒有基礎增益帶寬積的限制,同時....
    發表于 2020-05-18 09:42? 187次閱讀
    電流反饋運算放大器及RF有什么作用

    運算放大器的選型

    雙極型輸入。 有各種各樣類型的運算放大器,有些通過單片集成電路的輸人級類型 進行區分。雙極型輸入是應....
    發表于 2020-05-18 09:35? 88次閱讀
    運算放大器的選型

    A點電壓是怎么變化的?兩個運放啥作用??

    發表于 2020-05-17 10:49? 343次閱讀
    A點電壓是怎么變化的?兩個運放啥作用??

    運放U1C與U1D什么作用?能否刪除,讓A點與B點直接相連?

    發表于 2020-05-15 17:07? 314次閱讀
    運放U1C與U1D什么作用?能否刪除,讓A點與B點直接相連?

    通用運算放大器有什么特性

    盡管通用運算放大器應用廣泛,但它們也可以作為許多其他電路的基礎。在本文中,英銳恩單片機開發工程師將對....
    發表于 2020-05-15 09:30? 125次閱讀
    通用運算放大器有什么特性

    低噪聲運算放大器的功能和應用需求

    低噪聲運算放大器(LNA)是運放的其中一種,通常用于從信號幾乎無法識別的傳感器中放大非常低強度的信號....
    發表于 2020-05-15 09:27? 70次閱讀
    低噪聲運算放大器的功能和應用需求

    這個運算放大器在這是否構成振蕩負反饋??

    發表于 2020-05-14 14:24? 717次閱讀
    這個運算放大器在這是否構成振蕩負反饋??

    低壓運算放大器通過自舉以實現高壓信號的應用

    可用的亞皮安偏置電流運算放大器并不多??煽笆褂玫钠骷31环Q為靜電計級放大器,偏置電流低至數十飛安。
    發表于 2020-05-14 10:44? 84次閱讀
    低壓運算放大器通過自舉以實現高壓信號的應用

    移動手機信號放大器移動、聯通、電信哪個信號好覆蓋...

    移動手機信號放大器這個是根據具體所在區域決定的,因為每個地方的網絡覆蓋都是不一樣的。如果按照全國覆蓋....
    發表于 2020-05-13 14:45? 629次閱讀
    移動手機信號放大器移動、聯通、電信哪個信號好覆蓋...

    用于AD8048AR高速運算放大器的評估板

    AD8048AR-EBZ,用于AD8048AR高速運算放大器的評估板,采用6引腳SOT-23封裝。評估板是裸板:沒有焊接...
    發表于 2020-05-13 07:57? 146次閱讀
    用于AD8048AR高速運算放大器的評估板

    通過運算放大器來實現ppm精度能否成為一種解決方...

    工業和醫療設計推動產品的精度和速度日益提高。模擬集成電路行業總體能夠跟上速度的發展要求,但在精度要求....
    發表于 2020-05-12 10:35? 203次閱讀
    通過運算放大器來實現ppm精度能否成為一種解決方...

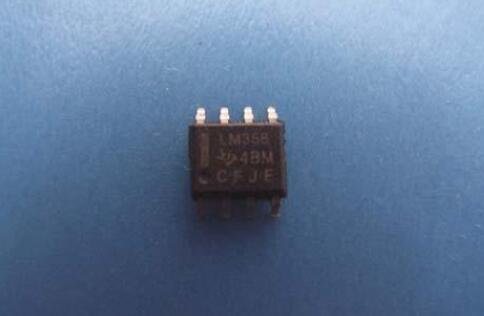

    電壓比較器(如lm393)或運算放大器(如lm358)怎么選???

    過零比較器、任意電平比較器、施密特觸發器、波型(方波、三角波、鋸齒波)發生器這些電路中要用電壓比較器(如lm393)...
    發表于 2020-05-07 10:03? 396次閱讀
    電壓比較器(如lm393)或運算放大器(如lm358)怎么選???

    運算放大器基本電路大全!

    單電源供電的電路(圖一中右)運放的電源腳連接到正電源和地。正電源引腳接到VCC+,地或者VCC-引腳....
    發表于 2020-05-06 16:09? 2230次閱讀
    運算放大器基本電路大全!

    如何通過運算放大器實現ppm精度?

    工業和醫療設計推動產品的精度和速度日益提高。模擬集成電路行業總體能夠跟上速度的發展要求,但在精度要求上卻有所不...
    發表于 2020-05-06 08:00? 209次閱讀
    如何通過運算放大器實現ppm精度?

    LM324運算放大器的典型應用電路圖匯總說明

    LM324系列器件帶有真差動輸入的四運算放大器,具有真正的差分輸入。與單電源應用場合的標準運算放大器....
    發表于 2020-05-05 09:42? 1008次閱讀
    LM324運算放大器的典型應用電路圖匯總說明

    請教1000倍電壓放大電路

    1.各位前輩們請教下這個1000倍電壓放大電路是怎么放大工作的,(如電阻電容作用) 2.三個運放的各個作用是什么 ...
    發表于 2020-05-04 14:45? 345次閱讀
    請教1000倍電壓放大電路

    FTTR全光家庭網絡方案,真正實現每房間可承諾的...

    近日,中國電信廣州公司(以下簡稱廣州電信)攜手華為在廣州市成功完成業界首例FTTR(光纖部署到房間)....
    發表于 2020-04-29 15:43? 1419次閱讀
    FTTR全光家庭網絡方案,真正實現每房間可承諾的...

    ST汽車級運算放大器

    ST的汽車級運算放大器滿足汽車市場和應用對極端可靠性和質量的要求。ST提供了持續增長的產品組合。這些....
    發表于 2020-04-28 11:00? 959次閱讀
    ST汽車級運算放大器

    高精度電池電壓采樣以提高電池容量計算精度

    低電流損耗16S-17S電池組參考設計可以幫助解決以上提到的設計難題。它使用BQ76940電池監控器....
    發表于 2020-04-28 09:54? 1094次閱讀
    高精度電池電壓采樣以提高電池容量計算精度

    你知道怎樣選運算放大器嗎?

    運算放大器最基本的功能是放大電子信號,例如一般話筒的輸出電壓通常在微伏級,這樣的信號用來驅動揚聲器顯....
    發表于 2020-04-28 09:28? 1315次閱讀
    你知道怎樣選運算放大器嗎?

    采用零漂移運算放大器設計的注意事項

    零漂移運算放大器特別適合于差分信號較小的精密應用,尤其是低頻應用。這包括物聯網(IoT)和工業4.0....
    發表于 2020-04-28 09:16? 771次閱讀
    采用零漂移運算放大器設計的注意事項

    基于運算放大器的CTIA結構實現2×8讀出電路的...

    APD探測器的最大缺點是暗電流相對于信號增益較大,所以設計APD讀出電路的關鍵是放大輸出弱電流信號,....
    發表于 2020-04-28 09:08? 634次閱讀
    基于運算放大器的CTIA結構實現2×8讀出電路的...

    硬件高手提升技能,解決運算放大器CDM難以測量問題

    輸入電容可能會成為高阻抗和高頻運算放大器(op amp)應用的一個主要規格。值得注意的是,當光電二極管的結電容較小時,...
    發表于 2020-04-24 08:00? 582次閱讀
    硬件高手提升技能,解決運算放大器CDM難以測量問題

    澳洲陽光海岸國際帶寬海纜系統將投產

    據澳大利亞媒體報道,陽光海岸國際帶寬海纜系統SCIBSC已經完工,總長達到550千米。
    發表于 2020-04-19 11:15? 287次閱讀
    澳洲陽光海岸國際帶寬海纜系統將投產

    將運算放大器用作比較器時需要注意的事項

    比較器和運算放大器電氣符號非常相像,都是有反相、同相兩個輸入端和一個輸出端的器件,輸出端的輸出電壓范....
    發表于 2020-04-17 15:29? 747次閱讀
    將運算放大器用作比較器時需要注意的事項

    神秘的運算放大器 1/f 低頻區域噪聲

    運算放大器的1/f (one-over-f)低頻區域噪聲好像有一些神秘。1/f噪聲也被稱作閃爍噪聲,....
    發表于 2020-04-17 15:21? 593次閱讀
    神秘的運算放大器 1/f 低頻區域噪聲

    如何在模擬板上對超密腳距的微封裝芯片做實驗?

    你注意到了沒有?新一代的運算放大器和其它的集成電路很少有雙列直插式封裝的。當需求量不大的時候,提供雙....
    發表于 2020-04-17 14:53? 489次閱讀
    如何在模擬板上對超密腳距的微封裝芯片做實驗?

    TasNetworks選用Ciena相干光學解決...

    輸配電網絡供應商塔斯馬尼亞網絡有限公司(TasNetworks)選擇了Ciena(NYSE:CIEN....
    發表于 2020-04-16 14:42? 388次閱讀
    TasNetworks選用Ciena相干光學解決...

    如何通過運算放大器實現ppm精度

    在本文中,我們將在轉換函數中使用大致相當于1 ppm的非線性度表現諧波失真的–120 dBc失真。
    發表于 2020-04-15 11:48? 820次閱讀
    如何通過運算放大器實現ppm精度

    淺析監控系統工程中網絡帶寬基礎

    有位網友求助說,網絡監控攝像機的圖像會卡頓,但是自己算了帶寬,一臺網絡攝像機占8M帶寬,交換機百兆,....
    發表于 2020-04-13 17:32? 669次閱讀
    淺析監控系統工程中網絡帶寬基礎

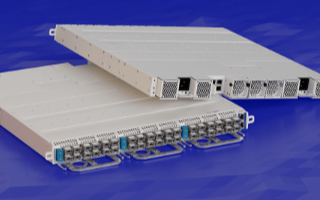

    Serverius利用FSP 3000 Tera...

    ADVA(FSE:ADV)宣布,荷蘭最大的數據中心服務供應商之一Serverius正在利用其FSP ....
    發表于 2020-04-13 14:43? 692次閱讀
    Serverius利用FSP 3000 Tera...

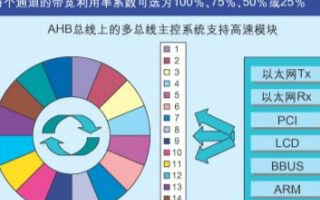

    基于可編程總線帶寬控制系統的分配方案研究
