    如何確定合適的隔離解決方案 四種主要的隔離類型分析

    2020年05月25日 15:14 ? 次閱讀

    盡管您可能已清楚地知道什么是隔離,但您仍然可能會對隔離的各種類型有疑問。在本篇技術文章中,我將定義四種主要的隔離類型,并解釋工程師如何從TI新的全集成變壓器技術中獲益,這種技術與其他增強型隔離解決方案相比,具有多種優勢。

    簡單地說,隔離可在傳輸所需信號和/或電源的同時,阻止系統不同部件之間的異常直流和交流電流。設計人員將在許多應用中采用隔離技術來為電源或電機驅動電路中的高壓側柵極驅動器供電,保護高壓系統中的低壓電路(如電動汽車系統中的處理器),分離具有不同電壓電位的系統之間的通信,或防止高壓設備終端用戶觸電。存在許多不同級別的隔離,包括功能隔離、基礎隔離、雙隔離和增強隔離。

    功能隔離,顧名思義,僅提供功能。它以一個電勢將一個信號或電源從一個電勢的系統傳遞到另一個電壓不同的系統。它并不能防止觸電。

    下一個是基礎隔離。它是一種功能隔離,但增加了觸電保護。I類設備使用功能隔離和接地連接來保護用戶。圖1所示為典型的I類設備。

    雙隔離采用具有基本隔離(基礎級觸電保護)的系統,并在電氣部件和最終用戶之間添加了輔助絕緣層,以在基本隔離失效時降低觸電的可能性。II類產品需要雙隔離。這些產品配有不帶接地插腳的交流插頭,這提高了產品的安全性,因為它不依賴外部接線來保證用戶的安全。具有雙隔離的終端設備示例包括電網資產監控系統、便攜式醫療設備(如靜脈注射泵)和電氣設備(如攪拌機或手機充電電源)。

    圖1:典型的I類設備

    第二層將內部金屬部件(可能帶電)與外部外殼物理隔離,或使用非導電的外部外殼,如塑料。與I類設備相比,II類設備確實具有一定的安全性,因為它們不依賴外部接線來提供冗余保護。圖2所示為典型的II類設備。

    增強型隔離與使用單層的雙隔離效果相同。帶有增強型隔離的設備提供基本隔離;此外,它用來確保印刷電路板跡線、磁芯、繞組、引腳等之間的物理隔離,同時滿足安全蠕變和間隙距離(指兩個電壓系統之間的物理距離)。增強設備采用雙隔離設計,但只能作為一個單件進行測試。

    安全標準定義了認證必須達到的值。例如,國際電工委員會(IEC)60950-1要求基礎隔離的蠕變/間隙距離為3.2 mm,增強型隔離和雙隔離的蠕變/間隙距離為6.4 mm?;A隔離的額定電壓要求為2,500 VRMS(1分鐘)和3,000 VRMS(1秒);增強型隔離和雙隔離的額定電壓要求為5000 VRMS(1分鐘)和6,000 VRMS(1秒)。你可以看到增強/雙隔離正好是 - 基礎隔離的兩倍。如圖3所示,雙隔離設備標示在帶雙盒標志的標簽上。

    圖2:典型的II類設備

    一旦您決定構建II類設備,您將需要雙隔離或增強型隔離。為什么選擇這一類型,而不選其他類型?答案在于解決方案的尺寸和成本。正如您想象的那樣,如果一臺設備能完成兩臺設備的工作,就能產生尺寸更小的解決方案。您不僅可以通過集成到單個設備,還可以通過減少滿足隔離安全標準所需的工作量來節約成本。

    全集成、增強的隔離解決方案采用小包裝,并且易于實施。與其他解決方案相比,這種設備有多種好處。例如, 德州儀器 UCC12050 將所有的控制器、驅動器,場效應晶體管磁性元件集成到單個封裝中。您只需將設備放置在帶有一些旁路電容器電路板上,并按照正確的電路板布局說明進行操作,即可設計出一個增強型隔離解決方案,從而可以在超小的占用空間內偏置電源應用。所有的工程工作已經完成:無磁性元件設計,無電源控制器選擇。

    如德國電氣工程師協會 (VDE) 0884-10和國際電工委員會 (IEC) 60747-17等標準為增強型隔離設備認證提供了最低要求。 UCC12050 滿足增強型隔離的所有要求,最小隔離保護為7 kVPK(1秒,經生產測試)和5 kVRMS(1分鐘)。

    總而言之,功能和基礎隔離將一個電壓軌與另一個電壓軌電氣隔離,而雙隔離和增強型隔離為相同的設計目標提供可互換的解決方案 - 從插頭上拔下接地管腳。

    增強型隔離通過將兩個絕緣設備減少到1個來提供比雙隔離更好的優勢。與其他隔離式偏置電源解決方案相比,它是您的系統中節省時間、精力、空間和成本的理想選擇。

    II類設備由一個雙線插頭和電源上的指示燈表示。

    圖3:雙隔離標志

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    電路調試——5V紋波過大電路改善

    反激開關電源應用產品是每個從事電子相關工作的朋友最早最常接觸的設計產品,最常見的如生活中各種充電器,正因為開關電源產品就
    發燒友學院發表于 2017-07-09 00:00? 0次閱讀
    電路調試——5V紋波過大電路改善

    德州儀器上線 TI.com 新功能,線上采購更便...

    中國的設備制造商正不斷從充滿活力的市場中尋找增長機會,他們需要快速的支持以加速生產并向他們的客戶交付....
    發表于 2020-05-21 09:33? 141次閱讀
    德州儀器上線 TI.com 新功能,線上采購更便...

    德州儀器多合一動力總成系統解決方案,為用戶提供在...

    多合一動力總成系統整合了諸如車載充電器(OBC)、高電壓DC/DC(HV DCDC)、逆變器和配電單....
    發表于 2020-05-20 15:12? 436次閱讀
    德州儀器多合一動力總成系統解決方案,為用戶提供在...

    AEK-USB-2TYPEC1 AEK-USB-...

    提供商角色兩個端口 C型連接和電纜取向檢測 上VBUS高電壓保護和CC線 V BUS 開關柵極驅動器 V BUS 監測和放電路徑 用于在VBUS每個端口的電流的感測電路線 電源連接器以與外部電源板(不包括) 共板尺寸接口85毫米×81毫米 符合RoHS 在AEK-USB-2TYPEC1汽車級USB C型和功率傳遞的雙端口擴展板是ST AutoDevKit發展計劃的一部分。它嵌入了一個雙端口提供解決方法二STUSB1702Y USB C型?端口控制器。...
    發表于 2020-05-20 10:05? 8次閱讀
    AEK-USB-2TYPEC1 AEK-USB-...

    開關電源和普通電源的區別

    其中,變壓器式開關電源還可以進一步分成:推挽式、半橋式、全橋式等多種。根據變壓器的激勵和輸出電壓的相....
    發表于 2020-05-19 10:19? 547次閱讀
    開關電源和普通電源的區別

    了解您的傳感器:使建筑物更加智能

    不同類型的占用檢測和人員跟蹤/計數傳感器都具有自己相對的優缺點,這取決于成本因素和建筑物內房間的布局....
    發表于 2020-05-19 09:12? 438次閱讀
    了解您的傳感器:使建筑物更加智能

    德州儀器推出業內具有集成壓控振蕩器的最高性能鎖相...

    德州儀器推出了業內具有集成壓控振蕩器(VCO)的最高性能鎖相環(PLLs)。
    發表于 2020-05-18 10:41? 295次閱讀
    德州儀器推出業內具有集成壓控振蕩器的最高性能鎖相...

    為什么變壓器的電壓會自己升高

    變壓器的電壓為什么會自己升高?這是因為變壓器本身有電壓降,輸電線路也有電壓降。電壓降的大小是隨負荷電....
    發表于 2020-05-14 17:26? 126次閱讀
    為什么變壓器的電壓會自己升高

    如何擺脫零線用電異常的苦惱?

    好像零線用電異常已成為多數企業的心病,其實也好理解,隨著各家企業對LED亮化負載的采購使用,這種問題....
    發表于 2020-05-13 16:24? 156次閱讀
    如何擺脫零線用電異常的苦惱?

    零線發熱異?,F象,您重視了嗎?

    2019年4月北京某商場電網因過多投入LED燈、LED屏幕,從而產生較大零線過電流引起零線發熱最終引....
    發表于 2020-05-13 15:16? 108次閱讀
    零線發熱異?,F象,您重視了嗎?

    邊緣智能化為自主工廠提供動力

    從傳統的工業機器人系統到當今最新的協作機器人,各類機器人都依賴于能夠生成和處理大量高度變化數據的傳感....
    發表于 2020-05-12 16:06? 542次閱讀
    邊緣智能化為自主工廠提供動力

    意法半導體高集成度通用型IC集成車門鎖控制器——...

    L99UDL01是利用電子技術從車身控制模塊(BCM)控制車門鎖的中控鎖整體解決方案,取代了多個獨立....
    發表于 2020-05-12 08:24? 384次閱讀
    意法半導體高集成度通用型IC集成車門鎖控制器——...

    穿過隔離柵供電:認識隔離式直流/直流偏置電源

    對于設計人員來說,在隔離柵內移動信號和電源是一項常見的挑戰。為了提高安全性和抗噪性能,或產生較大的電....
    發表于 2020-05-11 17:37? 220次閱讀
    穿過隔離柵供電:認識隔離式直流/直流偏置電源

    我國智能電網研究主要的十項關鍵技術

    電力系統是一個技術密集型的行業,新技術的應用與電力系統發展是密切相關的,也是推動電網發展的強大動力。....
    發表于 2020-05-11 10:53? 371次閱讀
    我國智能電網研究主要的十項關鍵技術

    [FAQ]呼吸機/醫用鼓風機設計支持和資源

    TI時刻準備為您提供幫助。如果您需要有關如何設計呼吸機或其他醫療設備的資源,我們的團隊可助力您加快系....
    發表于 2020-05-11 10:09? 529次閱讀
     [FAQ]呼吸機/醫用鼓風機設計支持和資源

    中頻焊工作原理

    經二次整流變成脈動較小電流平緩的直流,逆變器輸出1000HZ,500V.
    發表于 2020-05-11 09:21? 357次閱讀
    中頻焊工作原理

    具有柵極驅動器和高速數據線的光電耦合器PC-0003

    PC-0003,參考設計專注于具有柵極驅動器和高速數據線的光電耦合器...
    發表于 2020-05-11 09:00? 177次閱讀
    具有柵極驅動器和高速數據線的光電耦合器PC-0003

    實用電氣知識精選100例

    電流在導體內流動過程中,所受到的阻力叫做電阻,用R表示。導體電阻與導體長度成正比,與異體截面積成反比....
    發表于 2020-05-09 15:58? 453次閱讀
    實用電氣知識精選100例

    智能環網柜及SIEMENS-8DJH開關柜

    西門子8DJH環網柜是一組高壓開關一二次融合電氣設備,其核心部分采用負荷開關和熔斷(斷路)器,具有結....
    發表于 2020-05-08 11:41? 446次閱讀
    智能環網柜及SIEMENS-8DJH開關柜

    從歷史業績看,特高壓設備市場的蛋糕怎么分?

    四五是我國加強西電東送、提高清潔能源消納比例,鞏固能源安全保障的重 要發展階段,電網企業肩負投資拉動....
    發表于 2020-05-08 11:12? 1055次閱讀
    從歷史業績看,特高壓設備市場的蛋糕怎么分?

    基于PLC的智能礦用組合開關產品應用方案

    礦用隔爆兼本質安全型六回路電磁起動器簡稱礦用組合開關。礦用組合開關在含有爆炸性危險氣體(甲烷)和煤塵....
    發表于 2020-05-08 09:50? 161次閱讀
    基于PLC的智能礦用組合開關產品應用方案

    便捷式電子設備保護

    體積小,熔斷保險絲,一度被廣泛應用于便攜式電子設備中。然而,由于新型集成電路系列的誕生,可復式電路保....
    發表于 2020-05-08 09:35? 536次閱讀
    便捷式電子設備保護

    Y,y型三相變壓器

    大佬們,變壓器相量圖怎么畫???
    發表于 2020-05-07 09:49? 184次閱讀
    Y,y型三相變壓器

    如何實現混合信號PCB的分區設計

     混合信號電路PCB的設計很復雜,元器件的布局、布線以及電源和地線的處理將直接影響到電路性能和電磁兼....
    發表于 2020-05-05 16:03? 395次閱讀
    如何實現混合信號PCB的分區設計

    一個實用電動窗簾電路的詳細資料講解

    該電路使用元件少,可靠性高,操作方便,平時只用一只按鈕控制窗簾的開閉,窗簾開閉到位后,電路自動切斷2....
    發表于 2020-05-05 12:08? 474次閱讀
    一個實用電動窗簾電路的詳細資料講解

    德州儀器毫米波傳感器在跌倒檢測系統中的應用解析

    德州儀器IWR6843 毫米波傳感器可實現高精度的跌倒檢測,而無需與被監視人員接觸。除了通過材料進行....
    發表于 2020-05-04 17:26? 349次閱讀
    德州儀器毫米波傳感器在跌倒檢測系統中的應用解析

    變壓器繼電保護的檢查與處理

    變壓器的繼電保護是利用當變壓器內外發生故障時,由于電流、電壓、油溫等隨之發生變化,通過這些突然變化來....
    發表于 2020-05-03 17:23? 102次閱讀
    變壓器繼電保護的檢查與處理

    變壓器運行的檢查_變壓器的故障處理

    變壓器運行中如漏油、油位過高或過低,溫度異常,音響不正常及冷卻系統不正常等,應設法盡快消除。
    發表于 2020-05-03 16:37? 95次閱讀
    變壓器運行的檢查_變壓器的故障處理

    瓦斯繼電器作用

    流速測量(重瓦斯測量):通過巧妙的管道設計, 配合法蘭盤變頭,采用精確計算、實驗驗證的壓力與流速算法....
    發表于 2020-05-01 16:27? 59次閱讀
    瓦斯繼電器作用

    變壓器和穩壓器

    購買變壓器是應該了解變壓器哪里參數: 在購買變壓器時,我們需要根據用途對所需變壓器作出判斷。變壓器容....
    發表于 2020-05-01 16:22? 108次閱讀
    變壓器和穩壓器

    怎么選購空調穩壓器

    計算穩壓器的功率:空調主要負載為壓縮機,所以屬于電機類負載,電機在瞬間啟動時電流是很大的,雖然現在很....
    發表于 2020-05-01 16:12? 99次閱讀
    怎么選購空調穩壓器

    基于LN074B探測器實現電燈節能自動開關的設計

    在當前能源緊張、構建綠色環保健康新社會的大環境下,各種新型的節能自動開關產品應運而生。電燈節能自動開....
    發表于 2020-04-29 09:55? 591次閱讀
    基于LN074B探測器實現電燈節能自動開關的設計

    kHz級高頻變壓器的特征_kHz級高頻變壓器分類

    單頻或窄頻級高頻變壓器,它是指工作頻率為單頻或是一個很窄的頻段,如變換器變壓器、振蕩器變壓器等。
    發表于 2020-04-28 11:51? 115次閱讀
    kHz級高頻變壓器的特征_kHz級高頻變壓器分類

    變壓器常見故障的分析判斷方法

    工作人員可以隨時通過對聲音、振動、氣味、變色、溫度及其它現象的變化來判斷變壓器的運行狀態,分析事故發....
    發表于 2020-04-27 17:31? 260次閱讀
    變壓器常見故障的分析判斷方法

    這是什么絕緣帶?

    如下圖所示,厚度實測0.08mm(不知道是不是被拉薄了), 表面很光亮,很有彈性,不易被拉斷,阻燃(沒有背膠的)。...
    發表于 2020-04-27 11:30? 251次閱讀
    這是什么絕緣帶?

    中國明星產品背后的故事,為TI的持續增長提供機會

    德州儀器最新推出了面向USB Type-C / PD 應用的升降壓變換器TPS55288,以優異的功....
    發表于 2020-04-27 09:53? 716次閱讀
    中國明星產品背后的故事,為TI的持續增長提供機會

    德州儀器第一季度營收同比下降7%;晶訊重新定義濾...

    半導體芯片廠商德州儀器(TI)公布第一季度業績,業績顯示,收入下降了7%,至33.3億美元,核心業務....
    發表于 2020-04-23 09:30? 1609次閱讀
    德州儀器第一季度營收同比下降7%;晶訊重新定義濾...

    DC-DC定壓R4電源:涅槃重生,創“芯”未來

    通過采用自有集成電路技術,利用我司自主開發的IC,第三代定壓產品(簡稱“定壓R3”)在2017年成功....
    發表于 2020-04-22 15:20? 554次閱讀
    DC-DC定壓R4電源:涅槃重生,創“芯”未來

    FPGA開發經驗分享:基于JESD204B的LM...

    今天給各位大俠帶來一篇項目開發經驗分享基于JESD204B的LMK04821芯片項目開發,這是本人實....
    發表于 2020-04-21 09:33? 729次閱讀
    FPGA開發經驗分享:基于JESD204B的LM...

    如何吧220V轉換成5V

    220V轉5V的降壓電路在生活中應用比較廣泛,如手機充電器、開關電源等。該技術方案一般都是通過變壓器....
    發表于 2020-04-18 11:54? 1461次閱讀
    如何吧220V轉換成5V

    利用激光光聲光譜技術實現監測變壓器油中的氣體

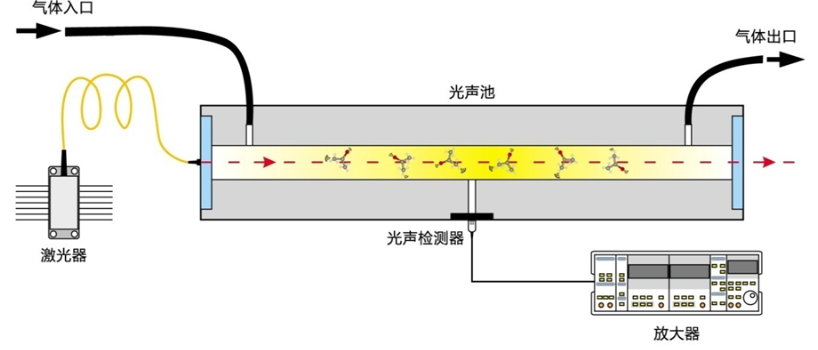

    為實現油中氣體的在線監測,目前已提出多種方法,如氣相色譜、氣敏傳感器、紅外光聲光譜等。 但長期使用中....
    發表于 2020-04-17 16:33? 588次閱讀
    利用激光光聲光譜技術實現監測變壓器油中的氣體

    變壓器油溶解氣體

    隨著國民經濟的發展,電力事業迅速增長,裝機容量和電網規模日益增大,人們對電力系統中設備的運行可靠性的....
    發表于 2020-04-17 16:32? 415次閱讀
    變壓器油溶解氣體

    德州儀器推業內首款數字斷絕器,以確保通訊系統正常

    美國德州儀器(Texas Instruments,TI)公司揭露推出業內首款數字斷絕器,并且該款數字....
    發表于 2020-04-16 21:19? 1029次閱讀
    德州儀器推業內首款數字斷絕器,以確保通訊系統正常

    如何計算變壓器直流電阻測試儀的電阻

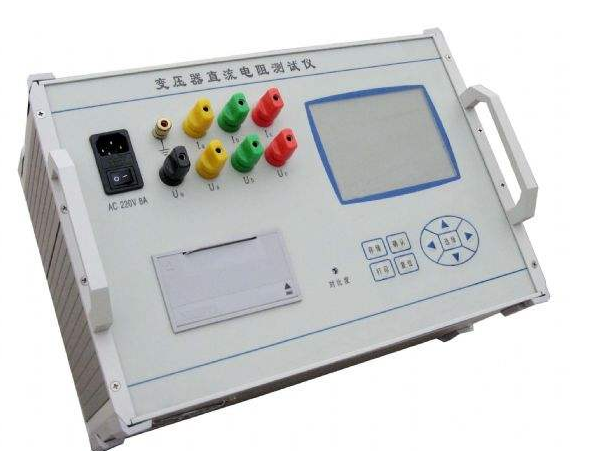

    直流電阻快速測試儀是變壓器在交接、大修和改變分接開后,必不可少的試驗項目。本文中為大家介紹變壓器直流....
