    電子發燒友網 > 模擬技術 > 正文

    在基站射頻功率放大器上硅電容器解決方案

    2020年05月22日 15:00 ? 次閱讀

    伴隨高速大容量5G通信技術而來的信號寬帶化及挑戰

    為了達到相當于現行網速100倍的10Gbps,如何利用比現行帶寬寬數倍至數十倍的帶寬已成為一大研究課題。但眾所周知,若以大功率輸出寬帶信號,功率放大器模塊(PAM)內將會出現互調失真(IMD)問題,降低信號完整性。IMD的頻率與帶寬成正比例關系,2階IMD中造成問題的頻率在Sub6GHz中最大達到400MHz,在毫米波中則達到數GHz。

    應用對象:基站的射頻功率放大器模塊

    在基站射頻功率放大器上硅電容器解決方案

    去耦解決方案

    利用硅電容器的解決方案

    以下將介紹消除二階IMD的方法。IMD的低頻段可通過與場效應管的漏極相連的偏置電路消除,但是IMD的高頻段因為受到用于RF-Blocking的微帶線等的影響,難以在功率放大器模塊外消除。在此要介紹的方法就是,將硅電容器(Si-Cap)直接用于功率放大器模塊內的金屬基板上,通過打線方式將硅電容與FET連接。

    通過這種方法,利用在實際使用條件下能夠保持大容量的小型硅電容器,可以在功率放大器模塊的有限空間內消除IMD。

    硅電容器的特點

    讓小型 × 大容量在實際使用條件(外施電壓時及高溫環境)下得到實現

    硅電容器采用村田獨家技術通過深溝槽及三角架支柱的結構,獲得了比平面結構大100倍的電極表面積,實現了緊湊封裝。另外,因為硅電容器的電介質使用了溫度補償類材料,所以在實際使用條件下容量不會減少,達到了上下電極式小型產品領域中的最大級別靜電容量密度。

    單芯片中實現各功率放大器模塊所需的最合適的靜電容量和阻值

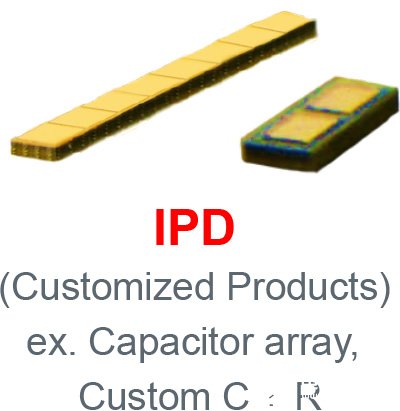

    村田除了提供標準類硅電容器產品外,還可根據客戶需求定制IPD(集成無源器件)。IPD方案可以在單個芯片中根據期望的個數集成想要的容量和阻值。因此,我們有能力制作標準產品線中沒有的大容量電容器、以及為了抑制反共振的串聯阻容等產品。

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    開關噪聲EMC設計關鍵點

    在之前的文章中我們解釋了電容器,電感器,鐵氧體磁珠和電阻器用于差分模式濾波器,用于開關電源的輸入級,....
    發表于 2020-05-22 09:24? 14次閱讀
    開關噪聲EMC設計關鍵點

    「硬見小百科」運放電路PCB設計技巧

    印制電路板(PCB)布線在高速電路中具有關鍵的作用,但它往往是電路設計過程的最后幾個步驟之一。高速P....
    發表于 2020-05-22 09:16? 86次閱讀
    「硬見小百科」運放電路PCB設計技巧

    電容補償在技術上的注意事項

    電容補償在技術上應注意的問題有以下幾點:
    發表于 2020-05-21 17:26? 32次閱讀
    電容補償在技術上的注意事項

    如何快速判斷滌綸電容器的好壞?

    電容器好壞的鑒別方法主要是檢測電力電容器的容值,而電容器與電容(不管是哪種電容瓷片電容、金屬化電容等....
    發表于 2020-05-20 16:01? 14次閱讀
    如何快速判斷滌綸電容器的好壞?

    電容怎么同法拉弟扯上關系了?

    關于電容器裝電的本領——靜電容量的大小可以通過公式C=Q/U進行測算,當然現在有很多專用的儀器可以直....
    發表于 2020-05-19 14:48? 199次閱讀
    電容怎么同法拉弟扯上關系了?

    高壓瓷片電容103M-2KV產品的應用

    高壓瓷片電容103M-2KV是一種用陶瓷材料作介質,在陶瓷表面涂覆一層金屬薄膜,再經高溫燒結后作為電....
    發表于 2020-05-13 10:18? 78次閱讀
    高壓瓷片電容103M-2KV產品的應用

    ADC不能正常工作怎么辦

    目前,我在一個高級設計項目,我們使用的是無刷直流電機。我們使用的是dsPIC30F2010和一個外部8MHz振蕩器,鎖相...
    發表于 2020-05-12 12:55? 31次閱讀
    ADC不能正常工作怎么辦

    風力機燒毀– 可以避免嗎?

    接頭由金屬制成,因此電阻會隨著溫度的升高而加大,接點存在缺陷的情況下,溫度可高達600°C,取決于接....
    發表于 2020-05-08 17:15? 445次閱讀
    風力機燒毀– 可以避免嗎?

    5G:下一波人物互聯的新浪潮

    無論何時何地,互聯互通所帶來的附加值正在加速互聯世界或網絡社會的發展。2013年,手機用戶占世界人口的96%,而在發達...
    發表于 2020-05-08 07:37? 89次閱讀
    5G:下一波人物互聯的新浪潮

    陶瓷電容的結構和主要加工環節

    下面簡單介紹一下陶瓷電容的主要加工環節:a) 備料成型:原料經過煅燒、粉碎與混和后,達到一定的顆粒細....
    發表于 2020-05-07 17:46? 799次閱讀
    陶瓷電容的結構和主要加工環節

    金屬化聚丙烯膜電容器的優點及技術要求

    在電容器行業中,我們常見的MKP電容,就是金屬化聚丙烯膜電容器(Metailized Polypro....
    發表于 2020-05-07 11:42? 108次閱讀
    金屬化聚丙烯膜電容器的優點及技術要求

    如何預防薄膜電容器故障?需要注意哪些?

    在使用薄膜電容器過程中,就算質量再好的薄膜電容器時間久了也難免會出現一些小問題,當然只要我們了解了電....
    發表于 2020-05-07 11:27? 66次閱讀
    如何預防薄膜電容器故障?需要注意哪些?

    電路板翹曲或彎曲施加壓力的零件安裝方法

    通過抗電路板彎曲試驗,將圖1中①、②的評價結果如圖2所示??芍ㄟ^裝配在②方向上,電路板彎曲耐性增高....
    發表于 2020-05-06 15:37? 281次閱讀
    電路板翹曲或彎曲施加壓力的零件安裝方法

    村田制作所成功開發出了低嘯叫電容器

    演示分別針對這3種電容器,通過人耳確認嘯叫 (聲音) 程度。在演示組件內產生12V的矩形波,并通過開....
    發表于 2020-05-06 15:32? 409次閱讀
    村田制作所成功開發出了低嘯叫電容器

    MLCC溫度特性由EIA規格與JIS規格等制定

    一類為溫度補償類NP0電介質這種電容器電氣性能最穩定,基本上不隨溫度、電壓、時間的改變,屬超穩定型、....
    發表于 2020-05-06 15:28? 383次閱讀
    MLCC溫度特性由EIA規格與JIS規格等制定

    印制電路板如何實現去耦電容配置的可靠性設計

    在直流電源回路中,負載的變化會引起電源噪聲。例如在數字電路中,當電路從一個狀態轉換為另一種狀態時,就....
    發表于 2020-05-05 16:07? 203次閱讀
    印制電路板如何實現去耦電容配置的可靠性設計

    如何實現印制電路板的可靠性設計

    目前電子器材用于各類電子設備和系統仍然以印制電路板為主要裝配方式。實踐證明,即使電路原理圖設計正確,....
    發表于 2020-05-05 16:03? 758次閱讀
    如何實現印制電路板的可靠性設計

    如何才能駕馭噪聲電源

    無噪聲電源并非是偶然設計出來的。一種好的電源布局是在設計時最大程度的縮短實驗時間?;ㄙM數分鐘甚至是數....
    發表于 2020-05-05 09:19? 818次閱讀
    如何才能駕馭噪聲電源

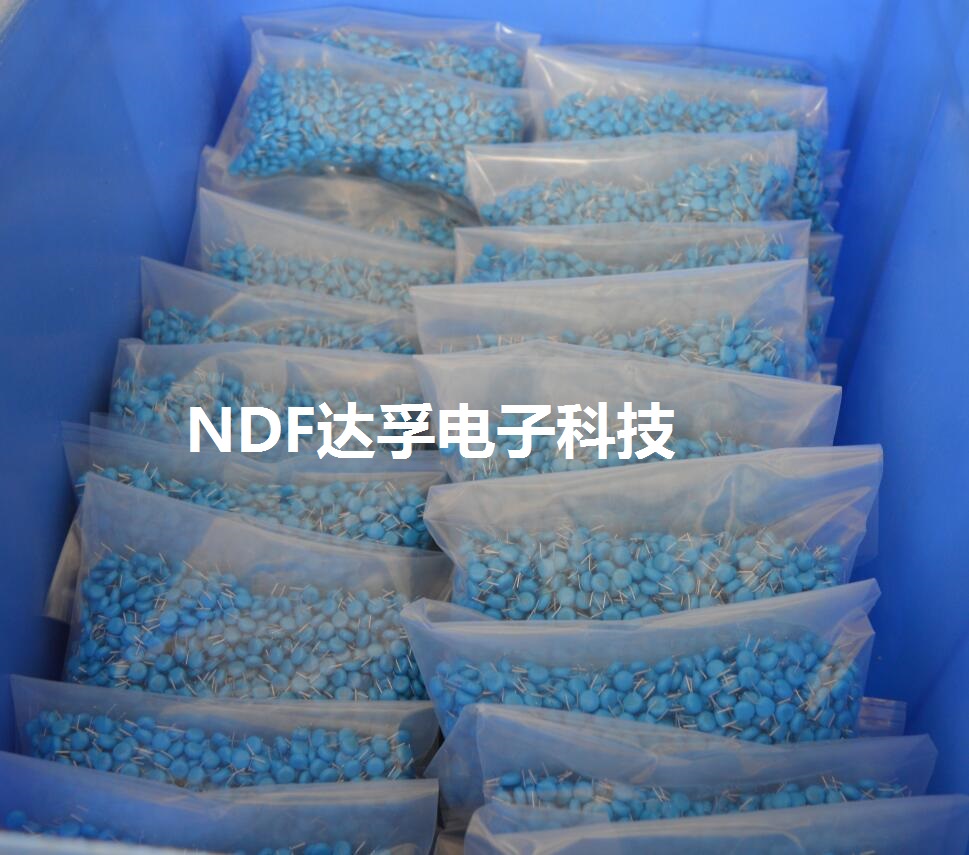

    達孚電子為你詳細介紹交流陶瓷安規電容器

    交流陶瓷安規電容器適用于低頻電路中的的耦合、隔直流、濾波及旁路電路中。它的主要優勢有:1.寬廣的電容....
    發表于 2020-05-02 10:59? 54次閱讀
    達孚電子為你詳細介紹交流陶瓷安規電容器

    美研究院最新評估方法可以提高5G無線網絡容量兼降低成本

    美國國家標準技術研究院(NIST)的研究人員已經開發出一種方法,用于評估和選擇適用于未來的第五代(5G)手機,其他無...
    發表于 2020-05-01 07:00? 278次閱讀
    美研究院最新評估方法可以提高5G無線網絡容量兼降低成本

    啟動電容器燒壞的原因

    功率稍大些的單相電機,一般都配備二個電容器即啟動電器和運轉電容器。在70年之前的單相電機多為一個電容....
    發表于 2020-04-30 17:43? 329次閱讀
    啟動電容器燒壞的原因

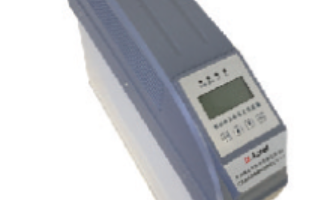

    淺談智能集成電容器在箱式變電站中的應用分析
