    電子發燒友網 > 模擬技術 > 正文

    羅德與施瓦茨推出傳輸特性可調的寬帶功率放大器

    2020年05月22日 10:26 ? 次閱讀

    (文章來源:電子工程世界)

    R&S BBA130是羅德與施瓦茨推出的世界首款允許用戶在80MHz至6GHz的范圍內,根據特定應用的要求可優化傳輸特性的寬帶功率放大器。在模塊運行時晶體管的工作狀態可在A類和AB類間調整。輸出端口的失配容限也可以改變,能提供更高的功率。僅一個功放即可涵蓋設計和生產驗證中的各種測試場景。

    新技術和創新,如eMobility、物聯網、5G和衛星通信,正在推動市場,給無線通信領域帶來更多新的發展,特別是射頻器件、射頻子系統和系統。羅德與施瓦茨的R&S BBA130寬帶放大器系列可應用在設計和產品驗證的廣泛測試中。R&S BBA130寬帶功率放大器是針對研發、生產和質量保證而設計的,在80MHz至6GHz的頻率范圍內可提供22W至4200W的輸出功率。由于其緊湊的模塊化設計,放大器可以進行最佳的尺寸規劃和配置。同時,這種模塊化設計使得將來升級擴展功率和頻率范圍非常方便,從而保護客戶的投資。

    兩個控制參數的設置用于優化放大器的輸出信號:A類和AB類狀態間的連續可調偏置點,以及最大輸出功率和高失配容限間的選擇。在放大器運行時,用戶可以改變兩個控制參數的設置,例如信號波形發生變化或者測試正在進行時輸出信號的需求發生改變?,F在只需要一個放大器即可測試被測件的指定數據并確定其負載限制。

    改變晶體管的偏置點會改變輸出信號的特性。A類偏置點產生非常好的線性度和諧波特性,是產生頻譜干凈的CW信號的理想選擇。AB類偏置點可提供脈沖信號的忠實再現,且能提高放大器的效率。

    AL t4517778152457216 羅德與施瓦茨推出傳輸特性可調的寬帶功率放大器

    R&S BBA130的模塊化設計既支持在一個機殼中配置兩種不同頻率范圍的靈活的雙頻配置,也支持在一個機殼中配置兩個相同放大器的雙頻配置。憑借其緊湊的尺寸,R&S BBA130系列經過優化,可在極小的空間內實現最大的靈活性。僅有4個高度單位的放大器擁有1GHz以下高達750W以及1GHz以上高達300W的輸出功率,彰顯出放大器系列優秀的功率密度。放大器可以組合成高度集成的系統,具有靈活的頻率和功率配置。

    使用R&S BBA130放大器時,用戶可以調整工作狀態,選擇高功率輸出或高失配容限,擴展頻率范圍和調整輸出功率。目前羅德與施瓦茨可提供的頻率范圍是80MHz至1GHz、0.69GHz至3.2GHz、以及2.5GHz至6GHz,輸出功率等級為22W至4200W。
    ? ? ? (責任編輯:fqj)

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    ST32F512M ST32F512M對于M2M...

    特性 臂?皮質? -M3 32位RISC芯 12在85℃下用戶RAM 用戶閃存512千字節與一次性可編程(OTP)區 10年的數據在105℃,或15年的保留期千字節 500000擦除/寫周期每頁 每64千字節的扇區5000萬次擦/寫 128個字節頁粒度 塊粒度:1字節 128個字節的用戶OTP區的 頁擦除時間4ms的 塊擦除(1千字節)在20毫秒 編程性能高達10微秒/字節 閃存擦除/寫保護軟件可編程在64字節扇區 異步接收機發射機支持ISO 7816- 3 T = 0和T = 1個協議 具有中斷功能的兩個16位定時器 1.8V,3V和5V電源電壓范圍 外部時鐘頻率 CP:從1MHz到7.5MHz的 高性能通過提供ü時鐘頻率高達15MHz的 外部時鐘乘法器(2×,3×,和4倍) 電流消耗與GSM(全球移動通信系統兼容通信)和ETSI(歐洲電信標準協會)規格 省電待機狀態 與分配與ISO7816-2兼容 靜電干擾(ESD)保護大于4kV的(人體模型) 8引腳DFN(5×6毫米)ECOPACK封裝 安全性能 監控環境參數的 防護故障 ISO3309循環冗余校驗(CRC)計算塊 真隨機數生成器 唯一的序列號在每個管芯 硬件數據加密標準(DES)加速器 軟件功能 閃存裝載 閃存驅動器 開發環境 軟件發展和固件...
    發表于 2020-05-20 22:05? 11次閱讀
    ST32F512M ST32F512M對于M2M...

    新冠疫情之下對全球結構化布線市場的影響

    全球結構化布線市場研究報告表明,對于當今瞬息萬變的市場環境中的企業來說,這是一種全新的解決方案,它們....
    發表于 2020-05-20 14:47? 326次閱讀
    新冠疫情之下對全球結構化布線市場的影響

    湖北移動抗“疫”實錄:加速開通5G基站,爭分奪秒...

    疫情期間,中國移動基于5G網絡的各種應用開始快速落地:火神山和雷神山建設了5G直播背包系統,5G視頻....
    發表于 2020-05-18 16:20? 323次閱讀
    湖北移動抗“疫”實錄:加速開通5G基站,爭分奪秒...

    通信系統的一般模型介紹

    通信的目的是傳輸信息。通信系統的作用就是將信息從信源發送到一個或多個目的地。
    發表于 2020-05-14 17:07? 147次閱讀
    通信系統的一般模型介紹

    電磁兼容EMC設計:搭接設計

    這里只列了5個重要的搭接作用,已經羅列了EMC設計過程中的幾個重要關鍵點,兄弟們多體會一下。還是要強....
    發表于 2020-05-13 14:27? 213次閱讀
    電磁兼容EMC設計:搭接設計

    手機信號增強器|手機的信號需要通過衛星來轉發嗎?

    移動通信的基站,最多的是使用光纖接入核心網?,F在的移動通信系統,包括2/3/4/5G,基站都屬于無線....
    發表于 2020-05-06 15:07? 119次閱讀
    手機信號增強器|手機的信號需要通過衛星來轉發嗎?

    羅德與施瓦茨高端R&S ESW EMI測...

    R&S ESW是一款EMI測試接收機,具有卓越的射頻特性,測量范圍覆蓋從1 Hz至44 GHz。
    發表于 2020-04-28 09:19? 157次閱讀
    羅德與施瓦茨高端R&S ESW EMI測...

    數字電位器模擬對數抽頭,可準確設置增益

    數字電位器(dpot)是一種常見組件,采用各種封裝、電阻和分辨率。但是,除了電阻和設置之間的常規線性....
    發表于 2020-04-26 11:13? 103次閱讀
    數字電位器模擬對數抽頭,可準確設置增益

    美國研發新型通信系統,為太陽能電池提供解決方案

    美國國家可再生能源實驗室的科學家正在開發一種通信系統,以協調和控制由小型太陽能電池陣列注入電網的太陽....
    發表于 2020-04-23 14:51? 374次閱讀
    美國研發新型通信系統,為太陽能電池提供解決方案

    基于AI的技術將放射科醫生識別疾病所需的時間減少...

    “在我們進行的臨床驗證研究中,Zebra-Med的急性CXR氣胸和CT腦出血產品顯示出可觀的潛力,可....
    發表于 2020-04-23 09:17? 640次閱讀
    基于AI的技術將放射科醫生識別疾病所需的時間減少...

    村田最新推出了MonoBK DC-DC轉換器系列

    村田推出了MonoBK DC-DC轉換器系列。該系列的第一款產品MYWGC3R53FFW92RAE具....
    發表于 2020-04-22 15:21? 326次閱讀
    村田最新推出了MonoBK DC-DC轉換器系列

    數據手冊設計教程分享,一起走進FPGA

    Xilinx 7系列FPGA的數據手冊: Xilinx 7系列FPGA包括四個可滿足全系列系統需求的FPGA系列,從低成本、小...
    發表于 2020-04-21 15:35? 1139次閱讀
    數據手冊設計教程分享,一起走進FPGA

    消耗更少功率的3至18V模擬放大器

    利用低功耗精密放大器放大霍爾傳感器電壓,可以在傳感器中消耗更少的功率 - 將總電流消耗降低4倍,同時實現靈敏度...
    發表于 2020-04-20 07:32? 142次閱讀
    消耗更少功率的3至18V模擬放大器

    美科學家設計新型通信系統架構,以協調和控制注入網...

    美國國家可再生能源實驗室(NREL)的科學家正在開發一種系統,以協調和控制從小型裝置向大型電網注入的....
    發表于 2020-04-15 14:35? 390次閱讀
    美科學家設計新型通信系統架構,以協調和控制注入網...

    將RS編碼與CC連接在OFDM系統中的性能指標與...

    通信系統的另外一個重要指標就是系統的可靠性。高可靠性的系統需要高性能的信道編解碼方案。到目前為止,信....
    發表于 2020-04-12 18:22? 157次閱讀
    將RS編碼與CC連接在OFDM系統中的性能指標與...

    利用獨立CAN總線控制器實現自絡筒通信系統的設計

    CAN總線是一種有效支持分布式控制系統或實時控制的串行通信網絡,是一個多主總線,總線上的各個節點都有....
    發表于 2020-04-12 10:49? 134次閱讀
    利用獨立CAN總線控制器實現自絡筒通信系統的設計

    關于航空氣象數據庫系統通信分系統的解析

    在中國民用航空領域中,航空氣象數據庫系統需要具有飛行氣象情報及氣象資料的交換、備供、存儲等能力,由相....
    發表于 2020-04-08 14:36? 436次閱讀
    關于航空氣象數據庫系統通信分系統的解析

    基于CAN總線技術實現汽車檢測線測控系統的設計

    汽車檢測站計算機網絡系統由現場總線網絡和數據處理網絡組成,兩者通過1臺NT服務器進行連接?,F場總線網....
    發表于 2020-04-05 09:21? 141次閱讀
    基于CAN總線技術實現汽車檢測線測控系統的設計

    有哪些混頻器和調制器方案可用來改進和簡化系統設計...

    由于影響混頻器的因素同時也會影響調制器,因此本文主要從混頻器的角度進行探討。接收器一般采用下變頻來實....
    發表于 2020-04-04 16:44? 87次閱讀
    有哪些混頻器和調制器方案可用來改進和簡化系統設計...

    水聲通信技術的發展及特性分析

    作為一個通信系統,水下聲波通信技術具有通信系統的一般結構,因此跟無線電通信系統相比,它們的唯一區別就....
    發表于 2020-03-29 14:54? 516次閱讀
    水聲通信技術的發展及特性分析

    安慶市公安局將對警用數字集群PDT通信系統進行公...

    安慶市公共資源交易中心受安慶市公安局的委托,現對“安慶市公安局警用數字集群(PDT)通信系統建設”項....
    發表于 2020-03-27 10:20? 149次閱讀
    安慶市公安局將對警用數字集群PDT通信系統進行公...

    RS485接口芯片

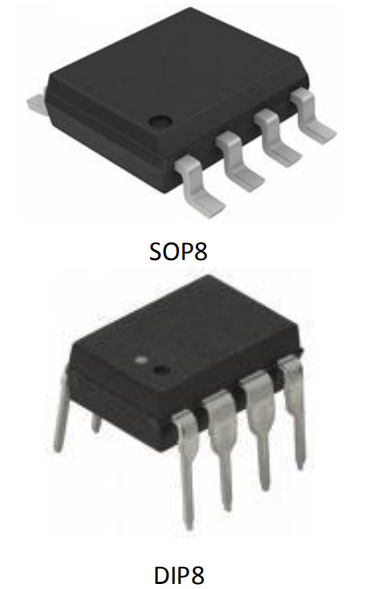

    MS1285 是瑞盟科技推出的一款半雙工、20kV ESD,可應用于 RS‐485 通信系統的收發芯....
    發表于 2020-03-23 15:50? 113次閱讀
    RS485接口芯片

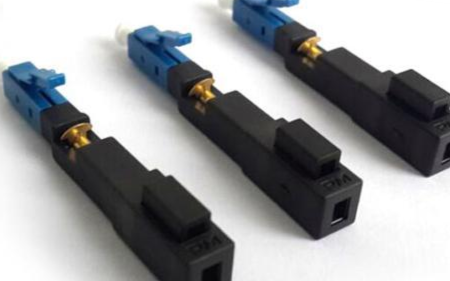

    淺析光纖連接器的工作原理

    光纖連接器是光纖通信系統中各種裝置連接所必不可少的器件,也是目前使用量最大的光纖器件。
    發表于 2020-03-23 13:59? 137次閱讀
    淺析光纖連接器的工作原理

    基于Android平臺怎么為多種移動客戶端提供即時通信服務?

    Android 是Google 推出的一個基于Linux 操作系統, 包含底層框架, 中間件和開發環境的一套平臺系統。它支持流行的...
    發表于 2020-03-18 07:17? 147次閱讀
    基于Android平臺怎么為多種移動客戶端提供即時通信服務?

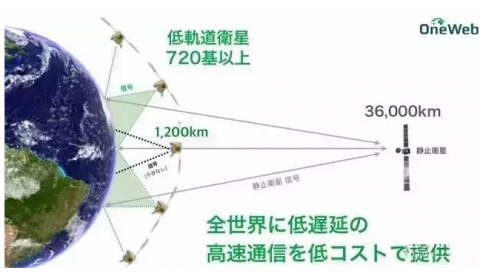

    浙江時空道宇已完成首發雙星的定型研制 將于202...

    3月2日消息,我們于網絡渠道獲悉,吉利科技集團下屬公司浙江時空道宇科技有限公司目前已完成首發雙星的定....
    發表于 2020-03-02 13:58? 2664次閱讀
    浙江時空道宇已完成首發雙星的定型研制 將于202...

    配電自動化通信系統解決方案的應用優勢及存在哪些問...

    隨著供電可靠性要求的不斷提高,電網運營面臨巨大挑戰。配電網絡運行狀況的實時監測和遠方遙控,是組成智能....
    發表于 2020-02-26 09:37? 227次閱讀
    配電自動化通信系統解決方案的應用優勢及存在哪些問...

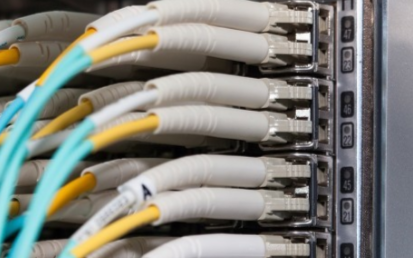

    超越100G速率的相干光通信系統的解決方案

    由于FTTH(光纖到戶)的普及、智能手機日益增長的使用、第5代移動通信系統的高速發展促使光通信網絡的....
    發表于 2020-02-05 09:41? 548次閱讀
    超越100G速率的相干光通信系統的解決方案

    全面解讀毫米波測試技術

    要滿足這些設計目標,沒點創新怎么能行?于是,Massive MIMO、毫米波等新技術名詞一度成為熱搜....
    發表于 2020-01-29 09:57? 896次閱讀
    全面解讀毫米波測試技術

    一文讀懂通信系統之信道

    經過一番艱辛的尋找,終于找到了幾種,其中一種稱之為m序列,既有隨機的特點,又好制造,于是后來的許多擴....
    發表于 2020-01-28 15:53? 795次閱讀
    一文讀懂通信系統之信道

    使用4-20mA模擬量進行通信 相對于數字通信設...

    使用4-20mA模擬量進行通信時,無論是發射端還是接收端的電路設計相對于數字通信都會比較復雜,那為什....
    發表于 2020-01-23 17:06? 171次閱讀
    使用4-20mA模擬量進行通信 相對于數字通信設...

    復雜電磁環境對對防空兵通信系統的主要影響及解決對...

    隨著電子技術的快速發展及在軍事領域的運用,在空襲與反空襲的火力對抗中,始終伴隨著多頻段、高強度、全方....
    發表于 2020-01-22 10:53? 978次閱讀
    復雜電磁環境對對防空兵通信系統的主要影響及解決對...

    兩種頻偏估計算法的性能比較

    在許多通信系統中,基站通常會發送訓練序列,用于終端和系統取得同步,這里的同步包括時間同步和頻率同步,....
    發表于 2020-01-20 17:35? 1163次閱讀
    兩種頻偏估計算法的性能比較

    基于選擇式ARQ的短波自適應數據通信鏈路層協議的...

    短波通信是中、遠程無線電通信的傳統手段,它具有通信距離遠、架設方便、抗摧毀能力強、運行費用低等優點,....
    發表于 2020-01-16 10:05? 776次閱讀
    基于選擇式ARQ的短波自適應數據通信鏈路層協議的...

    基于CANopen協議實現鋁合金板帶快速電磁鑄軋...

    新型鋁合金板帶快速電磁鑄軋技術是利用電磁感應裝置產生一個交變復合磁場來對鑄軋區內的鋁熔體進行電磁攪拌....
    發表于 2020-01-16 09:55? 895次閱讀
    基于CANopen協議實現鋁合金板帶快速電磁鑄軋...

    智慧環衛通信系統的工作原理及功能分析

    環衛工作作為改善城市面貌的一項重要工作,在日常的生活中,有著非常重要的作用。但是在管理過程中,環衛工....
    發表于 2020-01-16 09:29? 746次閱讀
    智慧環衛通信系統的工作原理及功能分析

    中國的無人駕駛會有哪一些痛點需要解決

    當前智能道路設施的普及率并不高,大量在建基礎設施缺乏對專用路測通信系統等網絡設施的頂層設計與部署,車....
    發表于 2020-01-08 16:03? 249次閱讀
    中國的無人駕駛會有哪一些痛點需要解決

    測試無源RFID標簽系統怎樣操作

    每一個RFID通信系統都必須通過監管要求并符合所用標準。然而,今天,系統優化將這個快速增長產業中的勝....
    發表于 2020-01-08 10:07? 316次閱讀
    測試無源RFID標簽系統怎樣操作

    RF信號鏈應用中差分電路具有什么優勢

    差分電路對外部EMI和附近信號的串擾具有很好的抗擾性這是因為接收的有用信號電壓加倍,噪聲對緊密耦合走....
    發表于 2020-01-08 09:44? 219次閱讀
    RF信號鏈應用中差分電路具有什么優勢

    無人機是如何成為5G基站的

    無人機基站有望成為一種靈活的、續航可靠的通信基站,特別是作為臺風、塌方、地震自然災害、極端條件下的應....
    發表于 2020-01-06 10:59? 679次閱讀
    無人機是如何成為5G基站的

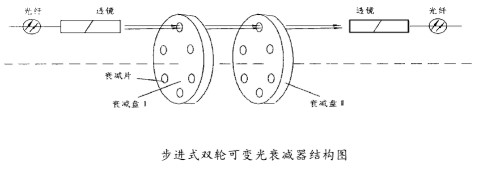

    光衰減器的特點、種類及應用范圍介紹

    光衰減器是一種非常重要的纖維光學無源器件,它可按用戶的要求將光信號能量進行預期地衰減。主要用于光纖系....
    發表于 2019-12-18 09:11? 1475次閱讀
    光衰減器的特點、種類及應用范圍介紹

    幾乎一切都聯接到智能手機,那為何汽車不呢?

    藍牙低功耗無處不在,甚至吸引原始設備制造商(OEM)也不足為奇。如今,幾乎一切都聯接到智能手機,那為....
    發表于 2019-11-29 14:54? 1922次閱讀
    幾乎一切都聯接到智能手機,那為何汽車不呢?

    工信部發布了800MHz頻段數字集群通信系統頻率...

    11月12日,工信部發布關于調整806-821/851-866MHz頻段(以下簡稱800MHz頻段)....
    發表于 2019-11-13 09:31? 260次閱讀
    工信部發布了800MHz頻段數字集群通信系統頻率...

    管廊無線通信系統的特點是什么

    由于管廊特殊的工作環境及其信息通信的重要性,管廊通信一直是企業關注的焦點。隨著現代通信技術和設備的不....
    發表于 2019-11-12 11:42? 324次閱讀
    管廊無線通信系統的特點是什么

    5G時代即將來臨,介紹一些關于5G的小知識

    最近,第五代移動通信系統(5G)成了熱點,據報道,截至10月11日,三大電信運營商收到5G商用預約用....
    發表于 2019-11-06 17:09? 2883次閱讀
    5G時代即將來臨,介紹一些關于5G的小知識

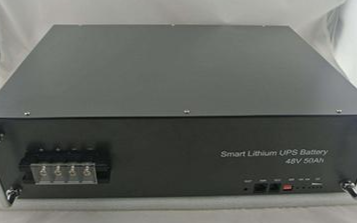

    市場競爭激烈,通信儲能鋰電池該何去何從

    通信儲能鋰電池市場競爭激烈,鋰電池廠家如何突圍?鋰電池儲能領域的活躍程度超過往年,一方面源于國內外風....
    發表于 2019-11-05 16:02? 2852次閱讀
    市場競爭激烈,通信儲能鋰電池該何去何從

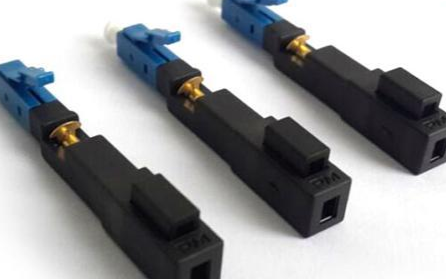

    光纖連接器的工作原理是怎樣的

    光纖連接器是光纖通信系統中各種裝置連接所必不可少的器件,也是目前使用量最大的光纖器件。
    發表于 2019-10-30 11:50? 333次閱讀
    光纖連接器的工作原理是怎樣的

    基于DSP/FPGA的超高速跳頻系統該怎么設計?

    跳頻通信系統作為擴頻通信體制中的一種重要類型,以其出色的抗遠近效應、抗干擾能力,在軍用、民用通信領域得到了廣泛...
    發表于 2019-10-16 08:03? 208次閱讀
    基于DSP/FPGA的超高速跳頻系統該怎么設計?

    如何設計數字頻域干擾抵消器?

    直放站在現代通信系統中是必不可少的,但是如果直放站的收發天線隔離度不夠,整機增益偏大時,輸出信號經延時后反饋到...
    發表于 2019-10-16 07:46? 208次閱讀
    如何設計數字頻域干擾抵消器?

    基于DSP/FPGA的超高速跳頻系統基帶該怎么設計?

    跳頻通信系統作為擴頻通信體制中的一種重要類型,以其出色的抗遠近效應、抗干擾能力,在軍用、民用通信領域得到了廣泛...
    發表于 2019-10-15 07:39? 164次閱讀
    基于DSP/FPGA的超高速跳頻系統基帶該怎么設計?

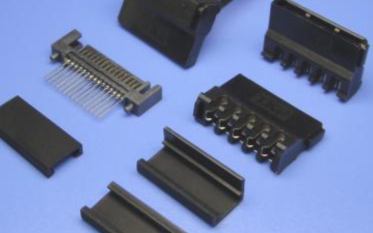

    貿澤推出支持下一代5G通信的同軸連接器
