    電子發燒友網 > 模擬技術 > 正文

    模擬電路知識之電池的電化學阻抗譜(EIS)

    2020年05月19日 10:36 ? 次閱讀

    (文章來源:EEWORLD)

    圖所示的電路電化學阻抗譜(EIS)測量系統,用于表征鋰離子(Li-Ion)和其他類型的電池。EIS是一種用于檢測電化學系統內部發生的過程的安全擾動技術。該系統測量電池在一定頻率范圍內的阻抗。這些數據可以確定電池的運行狀態(SOH)和充電狀態(SOC)。該系統采用超低功耗模擬前端(AFE),旨在激勵和測量電池的電流、電壓或阻抗響應。

    模擬電路知識之電池的電化學阻抗譜(EIS)

    老化會導致電池性能下降和電池化學成分發生不可逆變化。阻抗隨容量的下降而呈線性增加。使用EIS監視電池阻抗的增加可以確定SOH以及電池是否需要更換,從而減少系統停機時間和維護成本。電池需要激勵電流,而不是電壓,而且阻抗值在毫歐姆范圍內很小。該系統包括向電池注入電流的必要電路,并允許校準和檢測電池中的小阻抗。

    電池是非線性系統;因此,檢測電池I-V曲線的一個小樣本,使系統呈現偽線性行為。在偽線性系統中,正弦輸入產生的正弦輸出頻率完全相同,但相位和振幅發生了偏移。在EIS中,向電池應用交流激勵信號以獲得數據。EIS中的信息常用奈奎斯特圖表示,但也可以使用波特圖顯示。在奈奎斯特圖中,使用阻抗的負虛分量(y軸)與阻抗的實分量(x軸)作圖。奈奎斯特圖的不同區域對應于電池中發生的各種化學和物理過程。

    這些過程使用電阻、電容和一種稱為Warburg電阻的元件來建模,Warburg電阻用字母W表示(在等效電路模型(ECM)部分有更詳細的描述)。沒有簡單的電子元件來表示Warburg擴散電阻。

    等效電路模型(ECM)使用簡單的電子電路來模擬電化學過程。該模型用一個簡單的電路來表示一個復雜的過程,以幫助分析和簡化計算。這些模型基于從測試電池中收集的數據。對電池的奈奎斯特圖進行表征后,可以開發一種ECM。大多數商業EIS軟件都包含一個選項,用于創建一個特定的、獨特的等效電路模型,以更接近由任何特定電池生成的奈奎斯特圖的形狀。在創建電池模型時,有四個常見參數表示電池的化學性質。

    建立等效電路模型(ECM)的過程通常以經驗為基礎,需要使用各種等效電路模型進行實驗,直到模型與測量的奈奎斯特圖匹配。Randel電路是最常見的ECM。Randel電路包括電解質電阻(RS)、雙層電容(CDL)和電荷轉移電阻(RCT)。雙層電容與電荷轉移電阻平行,形成半圓模擬形狀。簡化的Randel電路不僅是一個有用的基本模型,而且是其他更復雜模型的起點。

    模擬電路知識之電池的電化學阻抗譜(EIS)

    簡化Randel電路的奈奎斯特圖始終是一個半圓。電解質電阻(RS)是通過讀取電池特性的高頻截點處的實軸值來確定的,即線穿過圖左側的x軸處就是高頻區。電解質電阻(RS)是接近奈奎斯特圖起源的截點,為30Ω。另一(低頻)截點的實軸值是電荷轉移電阻(RCT)和電解質電阻(本例為270 Ω)的和。因此,半圓的直徑等于電荷轉移電阻(RCT)。

    有些電池描繪兩個半圓形。第一個半圓對應固體電解質界面(SEI)。SEI的生長是由電解質的不可逆電化學分解引起的。如果是鋰離子電池,SEI則隨著電池的老化在負極處形成。這種分解的產物在電極表面形成一層固體。形成初始SEI層后,電解質分子無法通過SEI到達活性材料表面,與鋰離子和電子發生反應,從而抑制了SEI的進一步生長。

    將兩個Randel電路組合起來,為這種奈奎斯特圖建模。電阻(RSEI)針對SEI的電阻建模。AD5941阻抗和電化學前端是EIS測量系統的核心。AD5941由一個低帶寬環路、一個高帶寬環路、一個高精度模數轉換器(ADC)和一個可編程開關矩陣組成。低帶寬環路由低功耗、雙輸出數模轉換器(DAC)和低功率跨阻抗放大器(TIA)組成,前者可產生VZERO和VBIAS,,后者可將輸入電流轉換為電壓。低帶寬環路用于低帶寬信號,其中激勵信號的頻率低于200 Hz,例如電池阻抗測量。

    高帶寬環路用于EIS測量。高帶寬環路包括一個高速DAC,用于在進行阻抗測量時產生交流激勵信號。高帶寬環路有一個高速TIA,用于將高達200 kHz的高帶寬電流信號轉換為可由ADC測量的電壓。開關矩陣是一系列可編程開關,允許將外部引腳連接到高速DAC激勵放大器和高速TIA反相輸入端。開關矩陣提供了一個接口,用于將外部校準電阻連接到測量系統。開關矩陣還提供電極連接的靈活性。

    電池的阻抗通常在毫歐姆范圍內,需要一個類似值的校準電阻RCAL。此電路中的50 m??RCAL太小,AD5941無法直接測量。由于RCAL較小,外部增益級使用AD8694來放大接收信號。AD8694具有超低噪聲性能以及低偏置和漏電流參數,這對EIS應用至關重要。此外,在RCAL和實際電池上共用一個放大器有助于補償電纜、交流耦合電容和放大器產生的誤差。
    ? ? ? (責任編輯:fqj)

    下載發燒友APP

    打造屬于您的人脈電子圈

    關注電子發燒友微信

    有趣有料的資訊及技術干貨

    關注發燒友課堂

    鎖定最新課程活動及技術直播

    電子發燒友觀察

    一線報道 · 深度觀察 · 最新資訊
    收藏 人收藏
    分享:

    評論

    相關推薦

    運放第2部:《運放電路設計基礎課程》

    相關課程推薦:8部全系列運放應用電路教程,帶你吃透運放設計點擊鏈接了解課程:http://t.elecfans.com/
    發燒友學院發表于 2017-01-19 00:00? 32607次閱讀
    運放第2部:《運放電路設計基礎課程》

    模擬示波器與數字示波器到底有什么不同

    你知道模擬示波器與數字示波器的不同點嗎?歸根結底說到示波器與數字示波器無非是測量時使用的儀器而已,說....
    發表于 2020-05-16 12:01? 391次閱讀
    模擬示波器與數字示波器到底有什么不同

    很有意思的電路書,適合有一定基礎的人看

    發表于 2020-05-15 16:39? 436次閱讀
    很有意思的電路書,適合有一定基礎的人看

    如何用函數信號發生器產生一個削去峰值的正弦信號?

    如何用函數信號發生器產生一個削去峰值的正弦信號?...
    發表于 2020-05-13 09:43? 104次閱讀
    如何用函數信號發生器產生一個削去峰值的正弦信號?

    腦神經化學活體原位電化學分析新技術

    腦神經化學物質的分析一般分為單囊泡、單細胞、腦片及活體水平分析等多個層次。其中,單囊泡、單細胞及腦片....
    發表于 2020-05-11 14:36? 250次閱讀
    腦神經化學活體原位電化學分析新技術

    通過雙向轉換器控制方案,來簡化實際電路運用

    48V-12V雙電池電源系統正廣泛用于輕度混合動力電動車。車輛的動態運行條件可能需要在兩個電池軌道之....
    發表于 2020-05-07 11:03? 135次閱讀
    通過雙向轉換器控制方案,來簡化實際電路運用

    查漏補缺,學習嵌入式開發必備的硬件相關知識

    做嵌入式系統開發,經常要接觸硬件。做嵌入式開發對數字電路和模擬電路要有一定的了解。這樣才能深入的研究下去。下面...
    發表于 2020-05-07 08:00? 746次閱讀
    查漏補缺,學習嵌入式開發必備的硬件相關知識

    如何實現印制電路板的可靠性設計

    目前電子器材用于各類電子設備和系統仍然以印制電路板為主要裝配方式。實踐證明,即使電路原理圖設計正確,....
    發表于 2020-05-05 16:03? 670次閱讀
    如何實現印制電路板的可靠性設計

    如何進行PCB的布線

    在PCB設計中,布線是完成產品設計的重要步驟,可以說前面的準備工作都是為它而做的, 在整個PCB中,....
    發表于 2020-05-05 15:40? 416次閱讀
    如何進行PCB的布線

    請問如何做到完美接地?

    如何處理接地和去耦的重要布局問題? 如何應對寄生阻抗和接地電流?……面對這些問題,我們將進行一系列的詳細講解,...
    發表于 2020-04-29 08:45? 414次閱讀
    請問如何做到完美接地?

    為什么小電流Ib能控制大電流Ic的大小,以及放大...

    當發射結正偏時,電荷分布會發生變化,發射結寬度會變窄,相當于給電子打開了一扇e到b的大門。集電結反偏....
    發表于 2020-04-28 09:11? 969次閱讀
    為什么小電流Ib能控制大電流Ic的大小,以及放大...

    從模擬設計和保護控制集成電路的角度來研究可靠性

    沒有對可靠性的同等投入,這些進步也不可能發生,可靠性被定義為系統或系統元件在規定的條件下在指定的時間....
    發表于 2020-04-27 14:27? 933次閱讀
    從模擬設計和保護控制集成電路的角度來研究可靠性

    轉換器接口的隔離方法以及模擬電路的介紹

    由于數模轉換器輸出直接與被控對象相連,容易通過公共地線引入干擾,因此要采取隔離措施。通常采用光耦合器....
    發表于 2020-04-27 11:14? 132次閱讀
    轉換器接口的隔離方法以及模擬電路的介紹

    羅杰斯XtremeSpeed? RO1200? ...

    羅杰斯公司于2020年3月19日推出XtremeSpeed? RO1200?粘結片,該材料是一款陶瓷....
    發表于 2020-04-25 10:52? 99次閱讀
    羅杰斯XtremeSpeed? RO1200? ...

    模擬電路設計資料

    https://474b.com/dir/1463474-38611113-f12df9
    發表于 2020-04-23 18:54? 384次閱讀
    模擬電路設計資料

    一種可全面追蹤鋰電池微觀工作過程的新方法

    以英國電化學儲能研究機構法拉第研究所(Faraday Institution)為首的科學家們開發出了....
    發表于 2020-04-23 17:42? 398次閱讀
    一種可全面追蹤鋰電池微觀工作過程的新方法

    通過集成式收發器來實現小型相控陣雷達平臺

    相控陣雷達系統利用多個發射和接收通道來實現正常運行。以前,這些平臺在構造時都使用獨立的發射和接收集成....
    發表于 2020-04-23 14:11? 81次閱讀
    通過集成式收發器來實現小型相控陣雷達平臺

    關于傳感器及檢測技術的發展

    現代信息技術的三大支柱是傳感器技術、通信技術和計算機技術, 它們分別完成對被測量的信息提取、信息傳輸及信息處理。...
    發表于 2020-04-23 08:29? 108次閱讀
    關于傳感器及檢測技術的發展

    磁致伸縮線性位移傳感器的工作原理是什么

    磁致伸縮線性位移(液位)變送器(簡稱磁尺),是采用磁致伸縮原理制造的高精度、長行程絕對位置測量的位移變送器。不...
    發表于 2020-04-23 06:32? 76次閱讀
    磁致伸縮線性位移傳感器的工作原理是什么

    模擬集成電路的應用電路,五種電路的分析

    LM7805 不僅有穩壓功能,還有過流和過熱保護功能。當負載異常引起調整管過電流,被過電流保護電路檢....
    發表于 2020-04-21 14:12? 371次閱讀
    模擬集成電路的應用電路,五種電路的分析

    如何在同一塊印制電路板上進行模擬電路和數字電路的...

    在同一塊印制電路板上,模擬電路和數字電路的地線網絡應該嚴格分開。同樣的,參考電壓通常對于地電平的波動....
    發表于 2020-04-14 14:55? 211次閱讀
    如何在同一塊印制電路板上進行模擬電路和數字電路的...

    請問放大器OUTB端輸出電壓怎么算

    發表于 2020-04-12 22:56? 236次閱讀
    請問放大器OUTB端輸出電壓怎么算

    模擬電路設計之二階系統的瞬態響應分析

    增加額外高頻極點對于二階系統的影響,如果二階系統增加一個或者多個極點,對系統有何影響?這取決于增加的....
    發表于 2020-04-10 11:39? 177次閱讀
    模擬電路設計之二階系統的瞬態響應分析

    淺談降壓型轉換器工作時的電流路徑

    開關穩壓器雖然是模擬電路,但線形工作為中心的電路不同,進行電流和電壓開關(即ON/OFF)。
    發表于 2020-04-05 10:33? 162次閱讀
    淺談降壓型轉換器工作時的電流路徑

    模擬工程師口袋書,數據轉化技術

    模擬工程師的口袋書; 數據轉化的權威指南。 ...
    發表于 2020-03-27 14:38? 353次閱讀
    模擬工程師口袋書,數據轉化技術

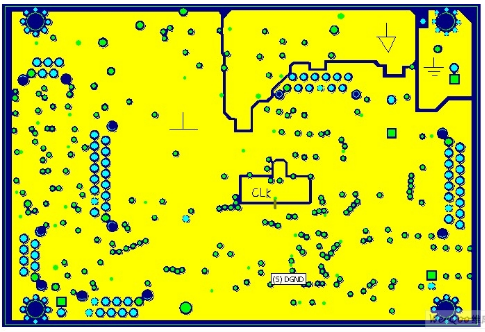

    如何對PCB板進行中間地層分割處理
